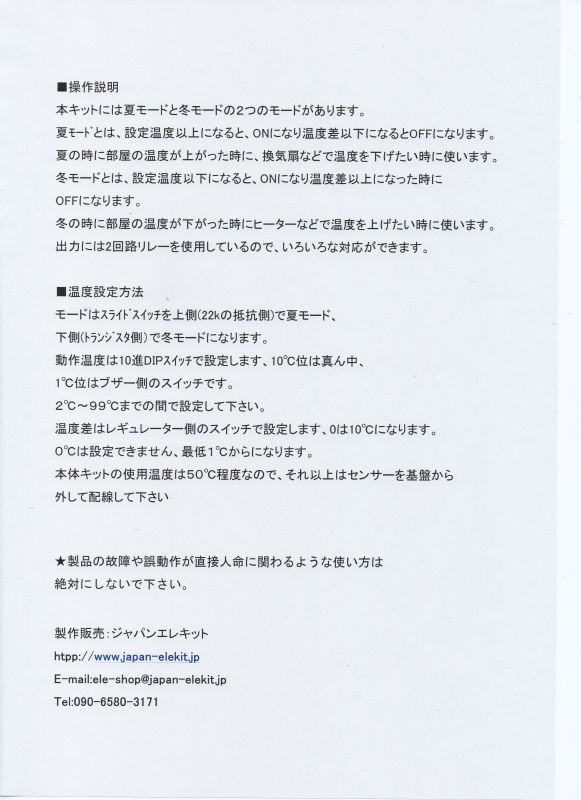

温度スイッチには夏モードと冬モードがあります。
写真中央のスライドスイッチで切り替えます。

温度と温度差、設定は10進ディップスイッチで行います。

詳細

プログラム済みのマイコン「PIC16F88」に、直感的な10進ロータリーDIPスイッチと大容量2回路リレーを組み合わせた、扱いやすさ抜群の「温度スイッチ」組み立てキットです。

複雑な液晶ディスプレイや階層メニューのボタン操作は一切ありません。「

現場でパッと見てすぐに設定温度を変えたい」「機械操作が苦手な人でも迷わず扱えるシンプルなサーモスタットを作りたい」という要求に100%応える、実用性重視の硬派なコントロールボードです。

★現場の要求に応える、温度スイッチSTならではの5つの強み ダイヤルを回すだけの簡単デジタル設定： 基板上の3つのロータリースイッチをマイナスドライバー等でカチカチと回すだけで、「10℃の位」「1℃の位」「温度差」を1℃単位でダイレクトに設定可能（2℃〜99℃に対応）。

現在の設定値が物理的にいつでも一目で分かります。

ON/OFFのバタつきを防ぐ温度差設定： 上限と下限の温度差（ヒステリシス）を1℃〜最大10℃まで1℃単位で自由に固定できます。

これにより、接続した換気扇やヒーターの電源が境界線付近で小刻みにON/OFFを繰り返すチャタリングを防ぎ、システムを安全に保護します。

換気（夏）と保温（冬）をスライド切替： 基板上のモード切替スイッチを切り替えるだけで、「設定温度以上でON（夏のビニールハウスの換気扇や冷却ファン用）」と、「設定温度以下でON（冬の飼育ルームのヒーター用）」をワンタッチで選択可能です。

複数機器を同時に動かせる「2回路リレー」出力： 5V用2回路リレーを搭載し、有接点2回路・無接点1回路を装備。

例えば「温度が上がったら、ファンを回すと同時に、離れた場所の警報ランプを点灯させる」といった、完全に独立した2つの外部機器の連動制御がこれ1台で実現します。

警告ブザー＆消音スイッチ搭載： 条件に達した際に「ピピピ」と知らせてくれる5V丸型ブザーを標準搭載。

音が不要な環境や設定作業中には、基板上のスイッチでいつでも手軽にブザー機能をOFF（消音）にできます。

★センサー延長で過酷な環境にも対応！

電源はDC6V〜12Vの幅広い直流電源に対応しており、各種ACアダプターや電池ボックスがそのまま使用可能です。

基板本体の使用適応温度は50℃程度ですが、標準付属の高精度温度センサーを基板から外して市販の配線コードで延長すれば、さらに高温・低湿なターゲット環境の遠隔測定・自動制御にもバッチリ対応します。

農業用ビニールハウスの換気・保温の自動化、爬虫類や昆虫のブリーディングルームの温度管理、実験室や工場での簡易的な熱トラブル警告システムまで、買って損なし・即戦力として大活躍するベストセラーキットをぜひお楽しみください！
