設定電圧以上又は以下になるまでの時間を測定します。

商品詳細

電圧アップ/ダウンロガー キット [1390]

販売価格: 3,500円(税込)

商品詳細

■説明
このキットは、設定電圧を監視し、電圧がアップまたはダウンする瞬間を
記録することができます。
プロジェクトや実験での電圧の監視や、バッテリーの動作テストに最適です。
設定電圧は、回路が安定していることを確認するために必要な重要な指標の1つです。
このキットがあれば、電圧を正確に測定して、回路に問題がある場合には素早く判断することができます。
手軽に使えるので、学生からプロまで、幅広い層の方におすすめです。

時間表示はxxxd(日):xxh(時):xxm(分):xxs(秒)
最大計測時間は255日です、255日以上になると0にリセットされます
キットの消費電流はLCD表示器点灯時2mA,消灯時で80uA
電源は2種類、携帯、短時間用のCR2016×2個
CR2016使用の場合LCD消灯動作で30日、LCD点灯動作で1日です。
外部電源は、DC5V〜15Vのアダプター可、2.1mmDCジャック搭載。

3.3Vの出力もありますのでリレーの接点を通して+入力に入れれば
リレーなどの動作時間を計測することもできます。
サンプリングが1秒ありますので高速な電圧変動に対応できない場合があります
操作ボタンも緩慢な時があります

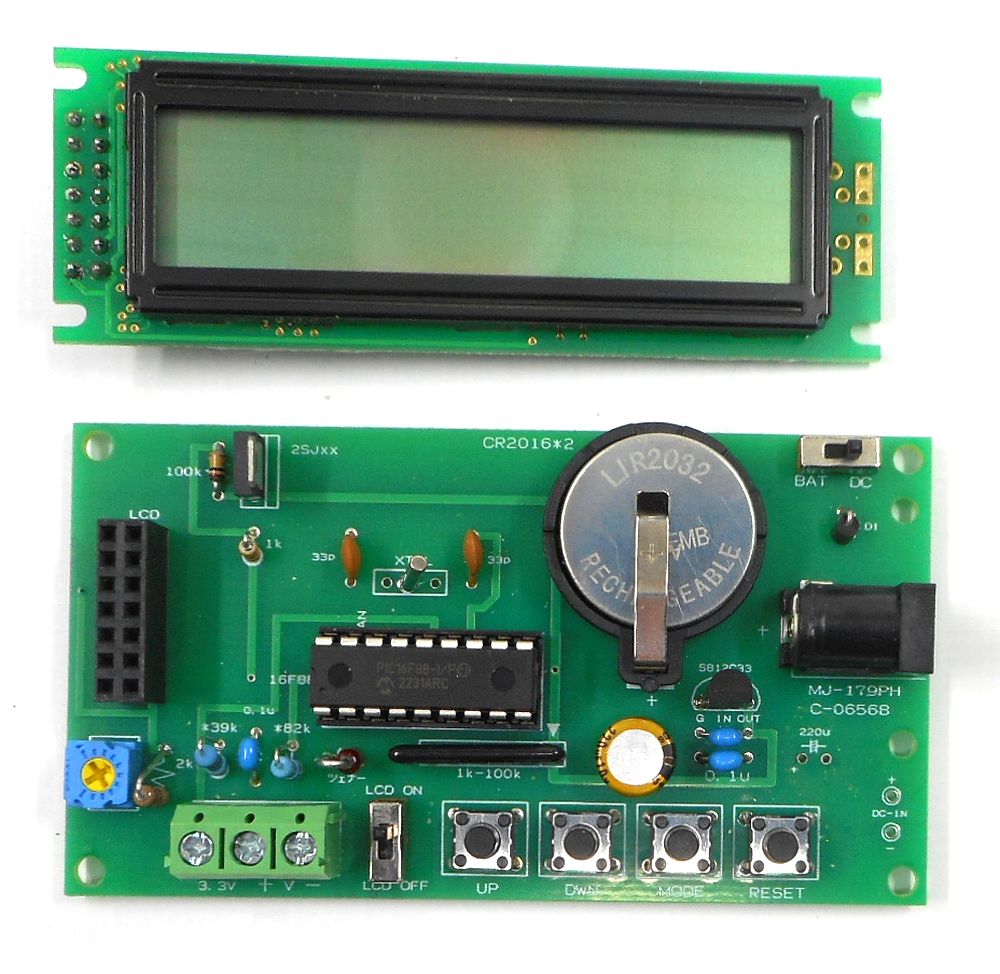

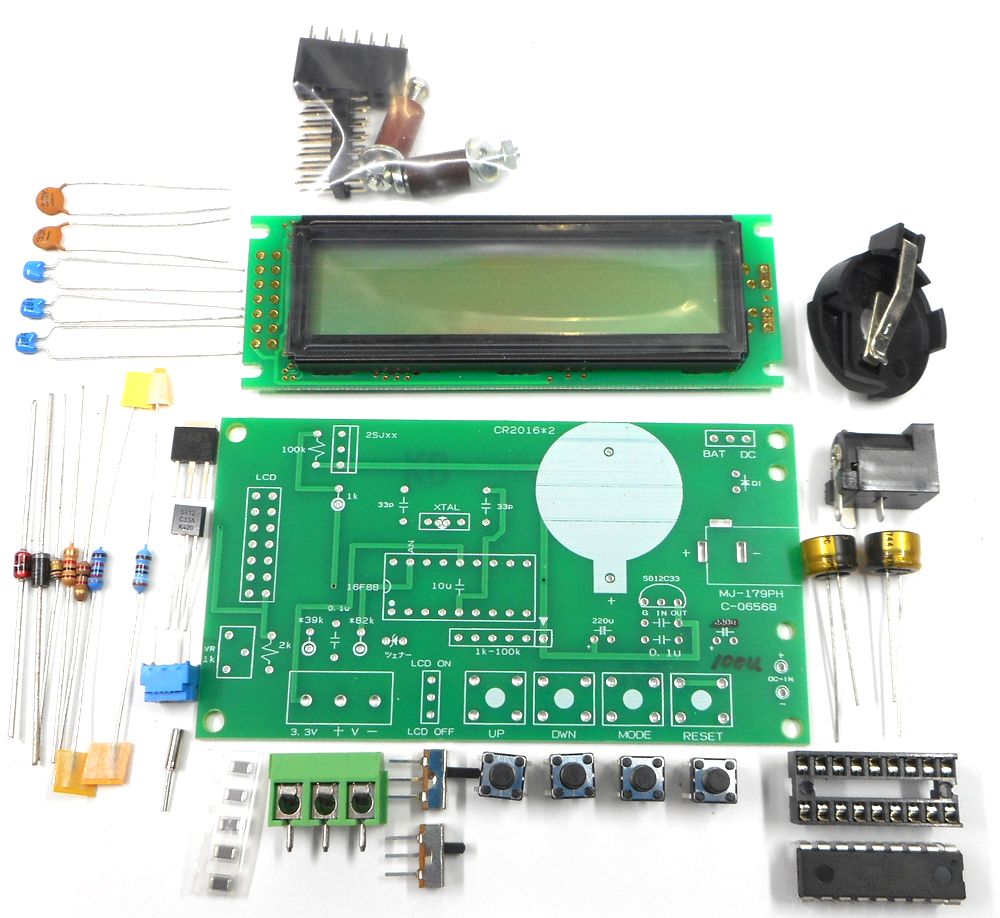

他の写真

画像: 電圧アップ/ダウンロガー キット

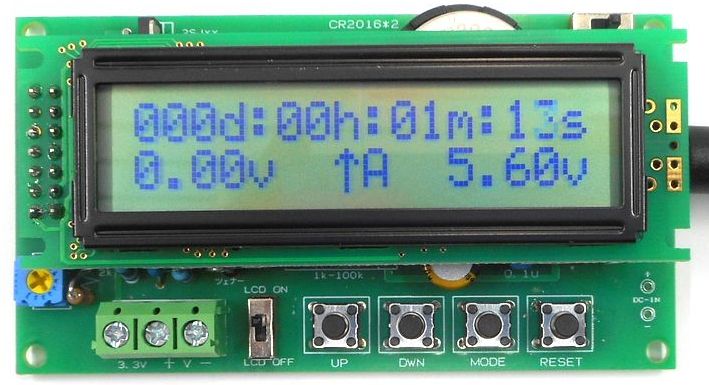

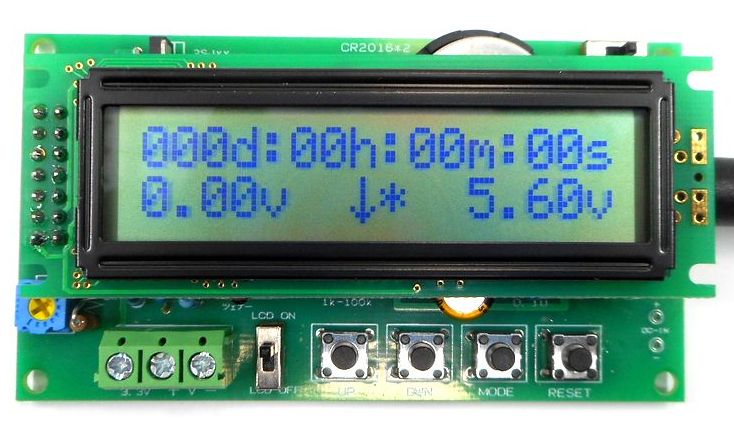

電源ONで通常モードになります。
上部は経過時間
左電圧 入力電圧
動作モードx.xxV以下↓、x.xxV以上↑
*通常モード A動作中 Sストップ
右電圧 設定電圧
