LCD温度計 5CHタイプ 完成品[1343]

販売価格: 4,500円(税込)
数量:
5チャンネル装備の温度計です
温度センサーは扱いが簡単なLM35又はLM61を使用しています
温度設定により5Vの出力がでます
設定値以上でON 設定値以下でONの2つの出力ポートがあります
温度は1℃から99℃まで1℃単位で設定できます
ブザーやLEDを使えば簡単な警報機ができます

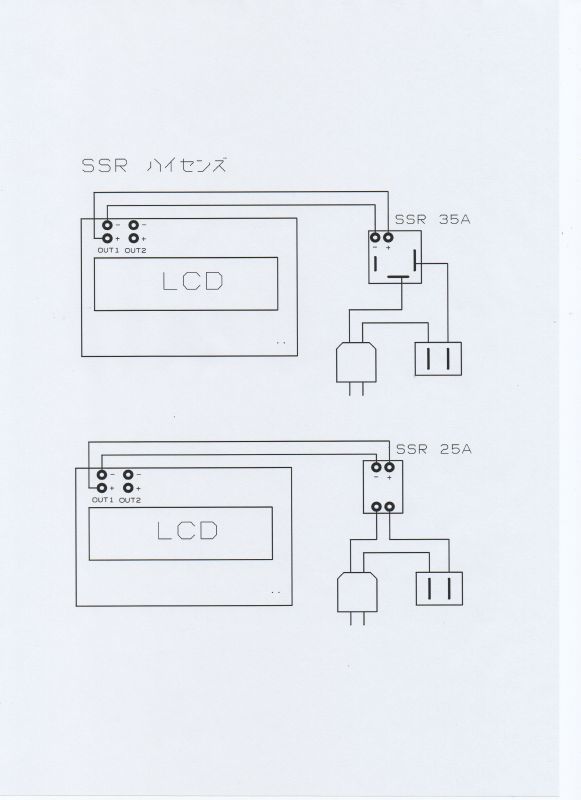

SSRユニット(別売り)を使用すればAC100Vの制御も可能です。
時計機能も付いています
電源は6Vから12V、消費電流は15mA程度です
基盤サイズ 90mm×70mm

赤外線温度センサーモジュール MLX-DAとSHTxx温度・湿度センサー
モジュールSHT-DA1x、SHT-DA7xも使用できます。

センサー配線基盤まで取り付けます
配線基盤からセンサーまでの配線は行いませんが
依頼される場合は別途ご相談になります

LEDは出力テスト用で付属しません


他の写真
(画像をクリックすると大きく見られます)

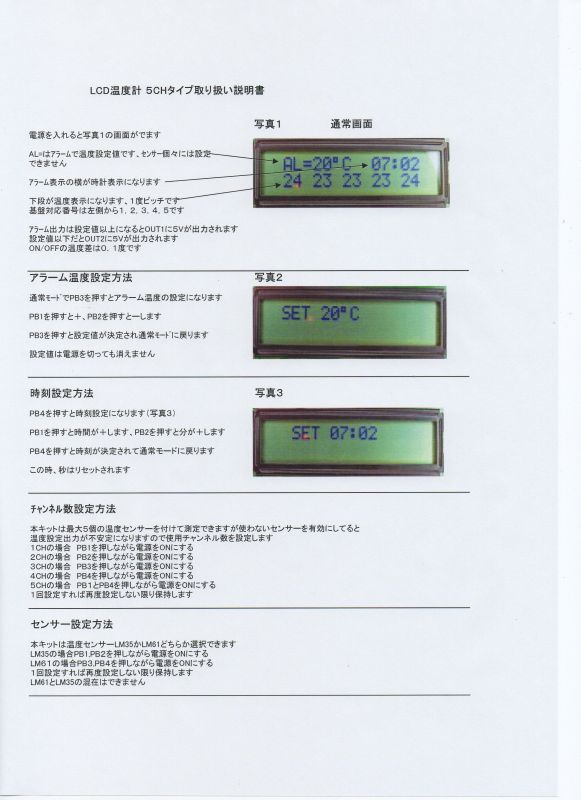

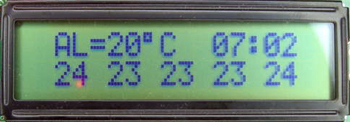

通常画面です
AL=アラーム温度
時刻
5個の温度が表示されます
(画像をクリックすると大きく見られます)

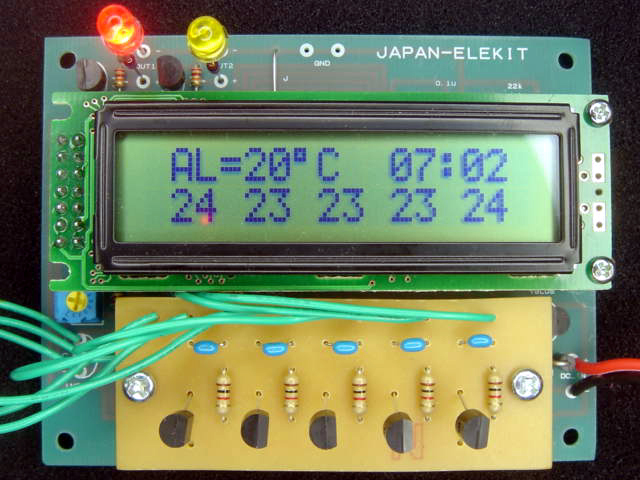

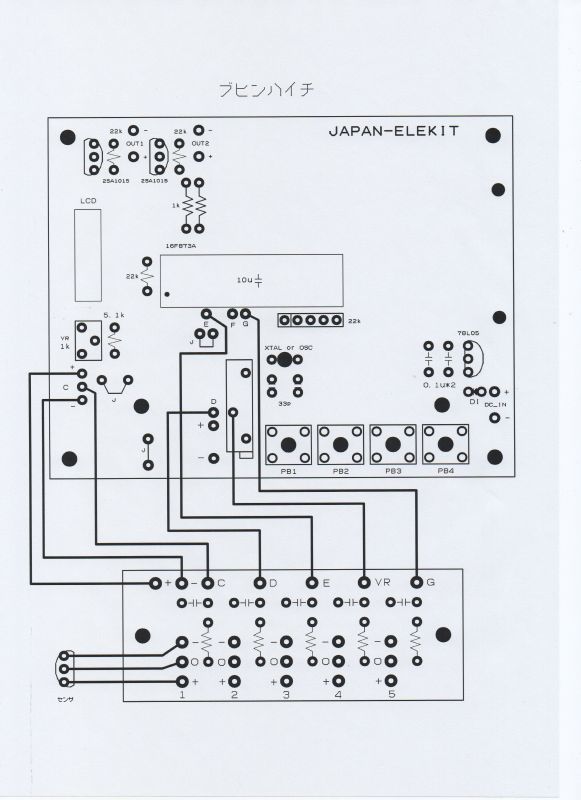

5個の温度センサーは接続用基盤より配線をします
