【1台で2つの環境を独立制御】夏・冬モードやON/OFFの温度差も自由自在!大電力AC100Vの制御にも拡張できる2チャンネル式温度スイッチキット。
ホーム温度・湿度スイッチ DC制御 組み立てキット!!温度スイッチキット 2CH大容量対応(独立2系統制御・夏冬モード)
商品詳細

温度スイッチキット 2CH大容量対応(独立2系統制御・夏冬モード)[1225]

販売価格: 3,200円(税込)
LCDタイプ:
数量:
設定温度により5Vの出力を出すキットです
2チャンネル装備です
温度センサーは扱いが簡単なLM35DZを使用しています
温度は1℃から99℃まで1℃単位で設定できます
ONとOFFの温度差が自由に設定できます
ONとOFFの動作を逆にすることができます

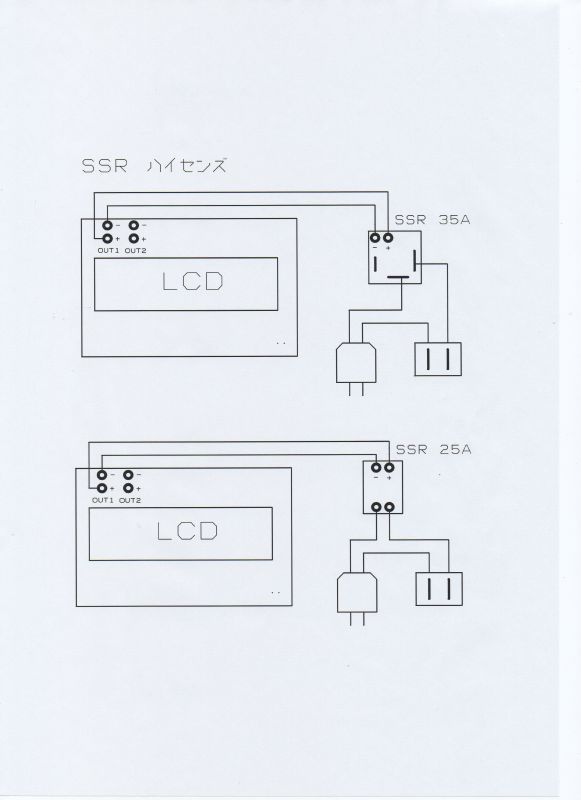

キットからは5Vの出力が出るのでSSRユニット(別売り)を使用すれば簡単に
AC100Vを制御できます。
電源はDC6Vから12V、消費電流は15mA程度です

赤外線温度センサーモジュール MLX-DAとSHTxx温度・湿度センサー
モジュールSHT-DA1x、SHT-DA7xも使用できます。

SHT-DAモジュールの湿度出力を入力すれば湿度スイッチになります。

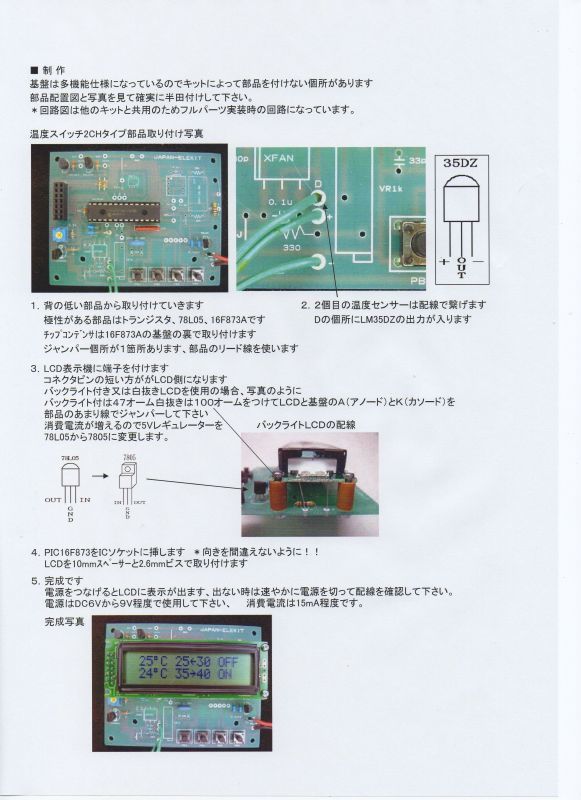

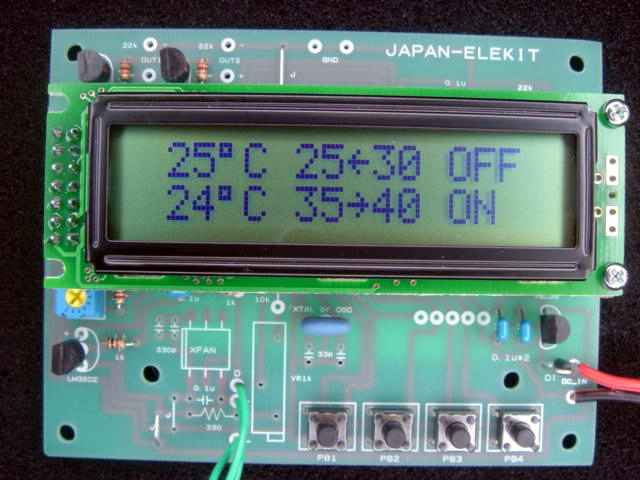

*写真は完成品です
他の写真
(画像をクリックすると大きく見られます)

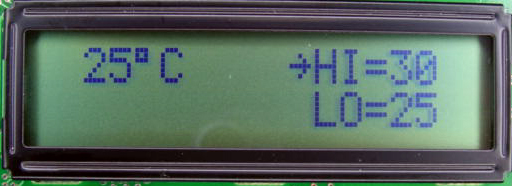

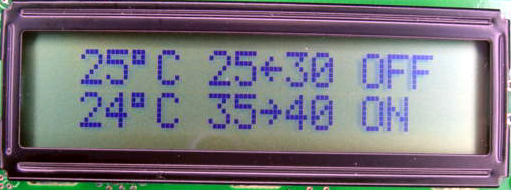

通常画面です
上限と下限の温度
矢印はモード
出力の状態を表示します。
(画像をクリックすると大きく見られます)

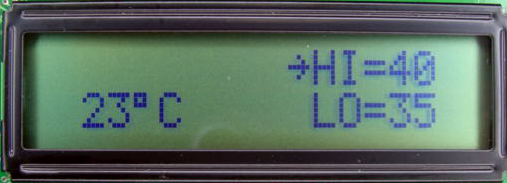

1CHの温度設定画面です。
プログラム済みのマイコン「PIC16F873A」と2行表示の液晶ディスプレイ(LCD)を組み合わせた、完全に独立した2系統の温度を同時にコントロールできる「2チャンネル式温度スイッチ」の組み立てキットです。

「ケージの上段と下段で別々の温度管理をしたい」「温室のヒーター用と換気扇用で、それぞれ異なる温度差を設定して動かしたい」といった、高度でシビアな環境制御をこれ1台でスマートにスマートに一元管理できます。

★プロ仕様の環境管理を実現する4つの圧倒的な機能 完全に独立した2CH同時測定・出力: 扱いやすい定番温度センサー「LM35DZ」が2個付属。1chは基板上に、2chは配線で最大長まで延長してターゲットへ設置可能です。液晶画面には上下2行でそれぞれの現在温度がリアルタイム表示されます。

ONとOFFの温度差(ヒステリシス)を自由設定: 1℃〜99℃の範囲で、上限(HI)と下限(LO)の温度を1℃単位で個別にデジタル設定可能。機器のバタつき(チャタリング)による消耗を防ぎ、狙い通りの安定した温度幅をキープできます。

「フユ(保温)」&「ナツ(冷却)」のツインモード: 設定温度以下でONになる「冬モード(ヒーター、加湿器用)」と、設定温度以上でONになる「夏モード(換気扇、冷却ファン用)」を、各チャンネル独立してボタン一つでいつでも反転切り替え可能です。

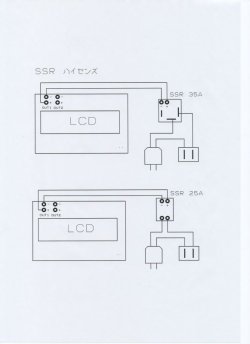

AC100Vの大電力ラインも安全制御: 基板からは扱いやすいDC5Vの信号が出力されます。別売りのSSR(ソリッドステート・リレー)ユニットと組み合わせることで、家庭用コンセント(AC100V)で動く大型ヒーターや各種電気器具も安全かつ簡単に自動制御可能です。

★確実な動作のためのインテリジェントプログラム
設定値と動作モードは内蔵メモリに記憶されるため、電源を切っても消える心配はありません。

また、電源投入時に現在温度が設定値(HIとLOの間)に収まっている場合は、安全のためモードに関わらず一度出力を「OFF」からスタートし、どちらかの設定値を超えた時点で正常な自動制御を開始する安全親切設計です。

大切な爬虫類ケージの多頭飼育システム、農業用温室の保温・換気自動化、アクアリウムの多系統水温管理、研究室での対照実験の熱制御まで、アイデア次第でプロ顔負けのシステムが構築できる大満足の高性能キットです!
