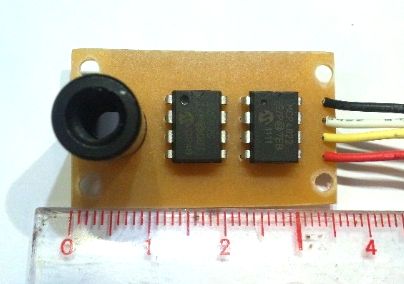

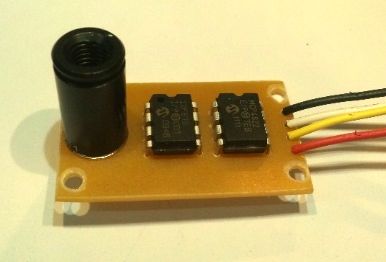

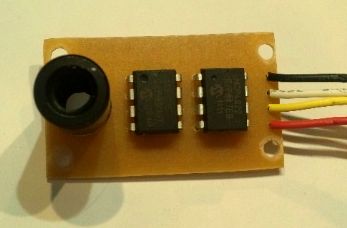

赤外線温度センサーアナログ出力モジュール MLX_DA[6350]

販売価格: 2,000円 (税込)
センサー:
数量:
■特徴
赤外線温度センサーのデジタルデーターをアナログ電圧に変換して出力します。
既存の測定器に簡単に接続して使用できるデジタル/アナログ変換モジュールです。
出力は2系統(A,B)装備しています
アナログ信号だから、ケーブルを長く取れます。

*センサーは別売りになります。
 センサー同時購入の場合基板に実装します。


■基本仕様
センサ Melexis(メレキシス)社製デジタル赤外線温度センサ (MLX90614 AAA/ACC/ACF)
測定範囲 -40℃〜255℃

出力電圧
OUT AはLM35互換出力、0℃〜255℃ 1℃/10mV 0℃=0.00V 100℃=1.00V
OUT BはLM61互換出力、-40℃〜255℃ 1℃/10mV 0℃=0.60V 100℃=1.60V
最小分解能 1℃(10mV)
測定間隔 5msec
電源 DC5V 2.5mA







他の写真
(画像をクリックすると大きく見られます)

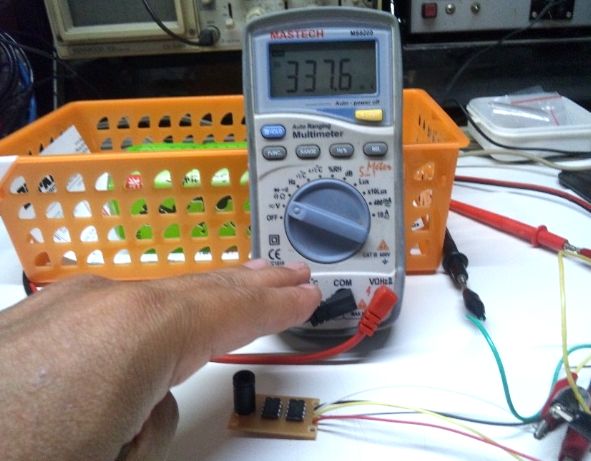

手の平を測定中です
OUT Aで337.6mV表示
33.7度になります
表面温度なので、低目です。
(画像をクリックすると大きく見られます)

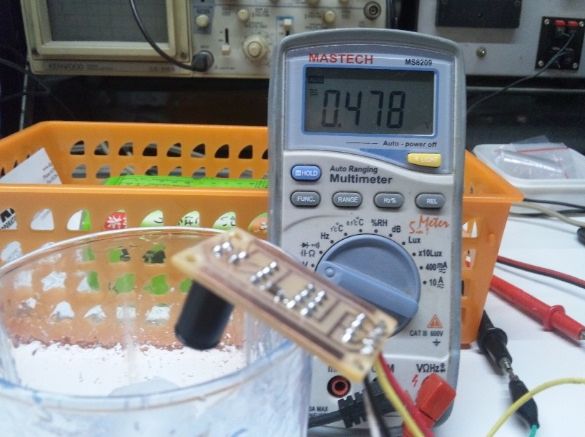

コップに氷を塩を入れて測定中です。
OUT Aでは氷点下は計れないので
OUT Bにて測定、478mV表示です
0度が600mVなので-12度になります。
