温度スイッチ ST キット[1222]

販売価格: 2,500円(税込)
数量:
■特徴
動作範囲は1℃〜99℃
動作モードは設定値以上でOFF(夏モード)、設定値以下でON(冬モード)の2種類です。
ON(OFF)してからOFF(ON)するまでの温度に差(ヒステリシス)を自由に設定できます。
動作温度は1℃単位で設定できます。温度差は1℃単位で最大10℃まで設定できます。
出力はリレーとブザーです、ブザーを省けばオープンコレクターの出力となります。
有接点が2回路、無接点が1回路あるので、幅広い用途に使用できます。
6V〜15Vの幅広い電源に対応しています、消費電流 動作時60mA 待機時25mA

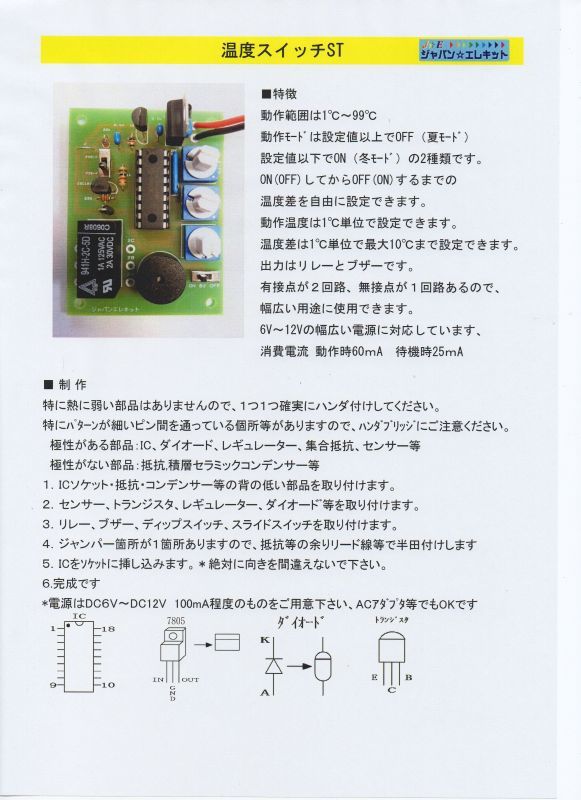

写真は完成品です、キットは組み立てキットです。
他の写真
(画像をクリックすると大きく見られます)

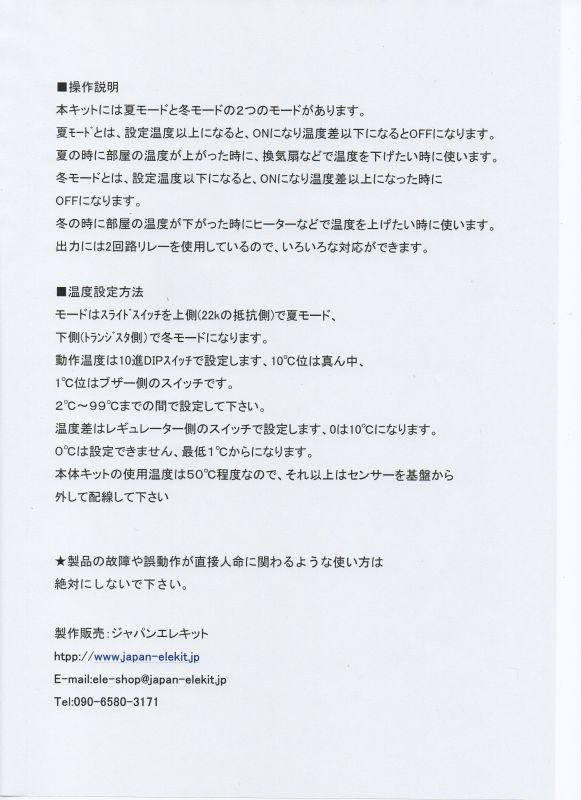

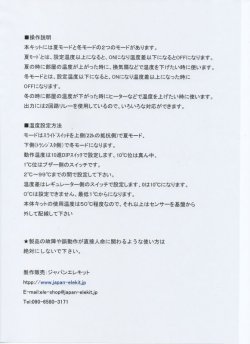

温度スイッチには夏モードと冬モードがあります。
写真中央のスライドスイッチで切り替えます。
(画像をクリックすると大きく見られます)
温度と温度差、設定は10進ディップスイッチで行います。
(画像をクリックすると大きく見られます)
出力には2回路リレーとブザーになります。
ブザーをとればオープンコレクター出力がとれます。
