【高精度クリスタル採用】ズレの少ない本格派!ボタン操作で早送り・遅送りの時刻合わせがカンタンに行える、省スペースな4桁ミニデジタル時計キット。
ホーム | あると便利キット(生活キット) > 時計高精度 水晶デジタル時計キット(4桁7セグメント・早見時刻合わせ)
商品詳細

高精度 水晶デジタル時計キット(4桁7セグメント・早見時刻合わせ)[1220]

販売価格: 1,800円(税込)
セグメント色:
数量:
電圧:6V-12V
消費電流:13mA
セグメントサイズ:12mm×40mm
文字高:10mm
基盤サイズ:50mm×50mm
色は5色ありますので選んでください。
回路図付きなので16F88のソフト変更でいろんなものが作れます。
★本商品は組み立てキットです。
他の写真

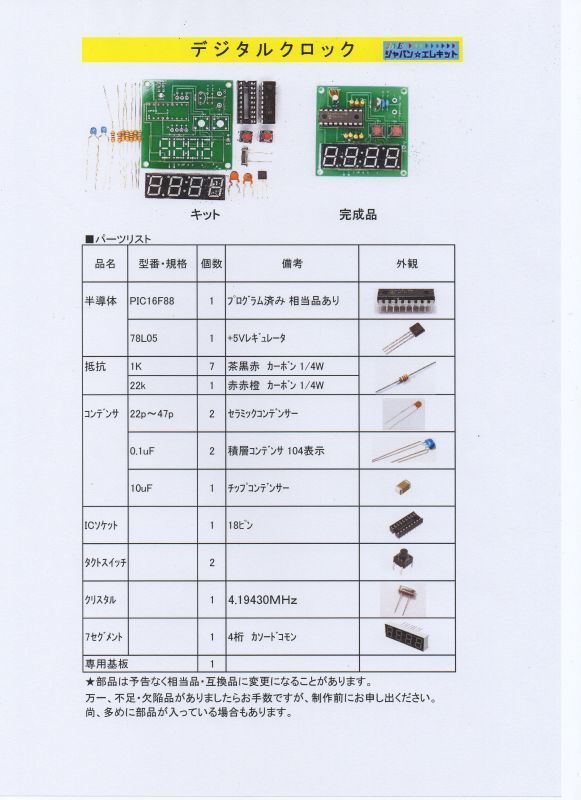

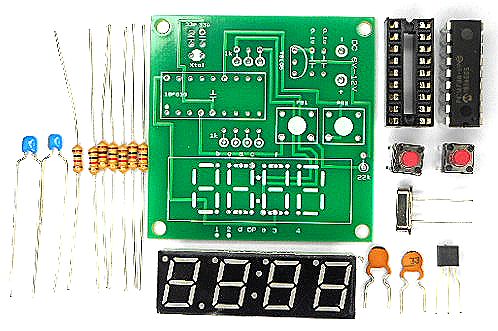

プログラム済みのマイコン「PIC16F88」と、時刻表示用の4桁7セグメントLEDを組み合わせた、手のひらサイズの「miniデジタル時計」の組み立てキットです。

時計の心臓部には、時間のズレが非常に少ない「4.19430MHz クイショウ(水晶発振器)」を標準装備。安価な回路にありがちな『数日で時間が大きく進んだり遅れたりする』といった心配がなく、実用的なクロックとして長くお使いいただけます。

★毎日使いたくなる、実用性と作りやすさを追求した特徴 直感的な「早送り・遅送り」時刻合わせ機能: 基板上のプッシュボタンを使って、時間を素早くセット可能。

PB1を押すと「遅送り」、PB2を押すと「早送り」になり、長押しでのクイックな調整も簡単に行えます。

DC6V〜12V対応でスマートに稼働: 基板内に5Vレギュレーター(78L05)の電源回路を搭載。乾電池ボックス(単3型×4本など)を繋いでコードレスな置き時計にしたり、余っている12VのACアダプターを活用したりと、環境に合わせた電源構成が可能です。

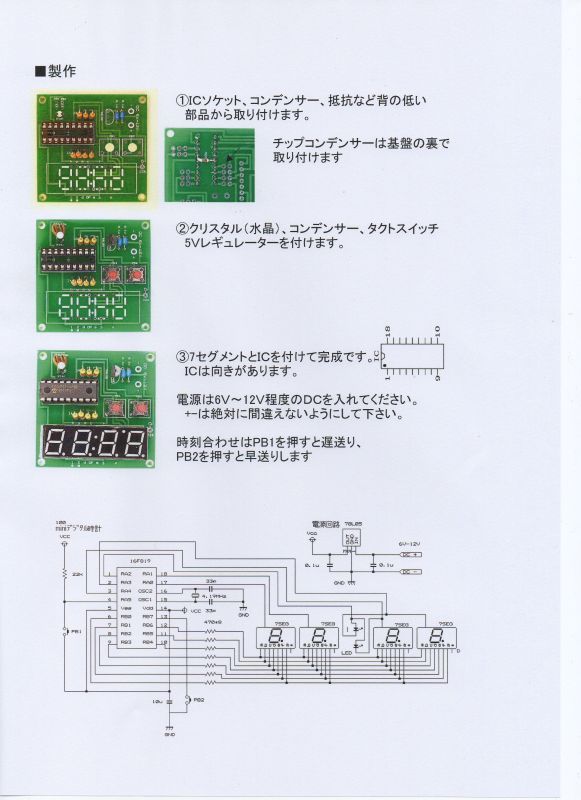

電子工作の基礎が学べる綺麗な両面基板: 背の低い抵抗やICソケットから順にはんだ付けしていくことで、電子工作の綺麗な仕上がりと基礎知識が身につきます。

基板の裏面にチップコンデンサを直付けする本格的な設計を体験できます。

★自由なケースアレンジや組み込みに!

横幅を抑えた非常にコンパクトな設計のため、お好みのプラスチックケースやアクリルケース、木箱などに入れたオリジナル時計の自作に最適です。

また、自作のロボットや制御装置の前面に時刻表示パネルとして組み込むなど、ホビーから実用ガジェットのパーツとしてもアイデア次第で無限に広がります。

学校の自由研究やマイコン回路の入門教材としても、大満足間違いなしのベストセラーキットをぜひお楽しみください!
