LEDデジタルパネルメーター 電圧・電流同時表示
ホーム | 電子パーツ > 電子小物パーツLEDデジタルパネルメーター DE-2645-05RR [DC100V/1A]
商品詳細

LEDデジタルパネルメーター DE-2645-05RR [DC100V/1A]

販売価格: 500円(税込)
数量:

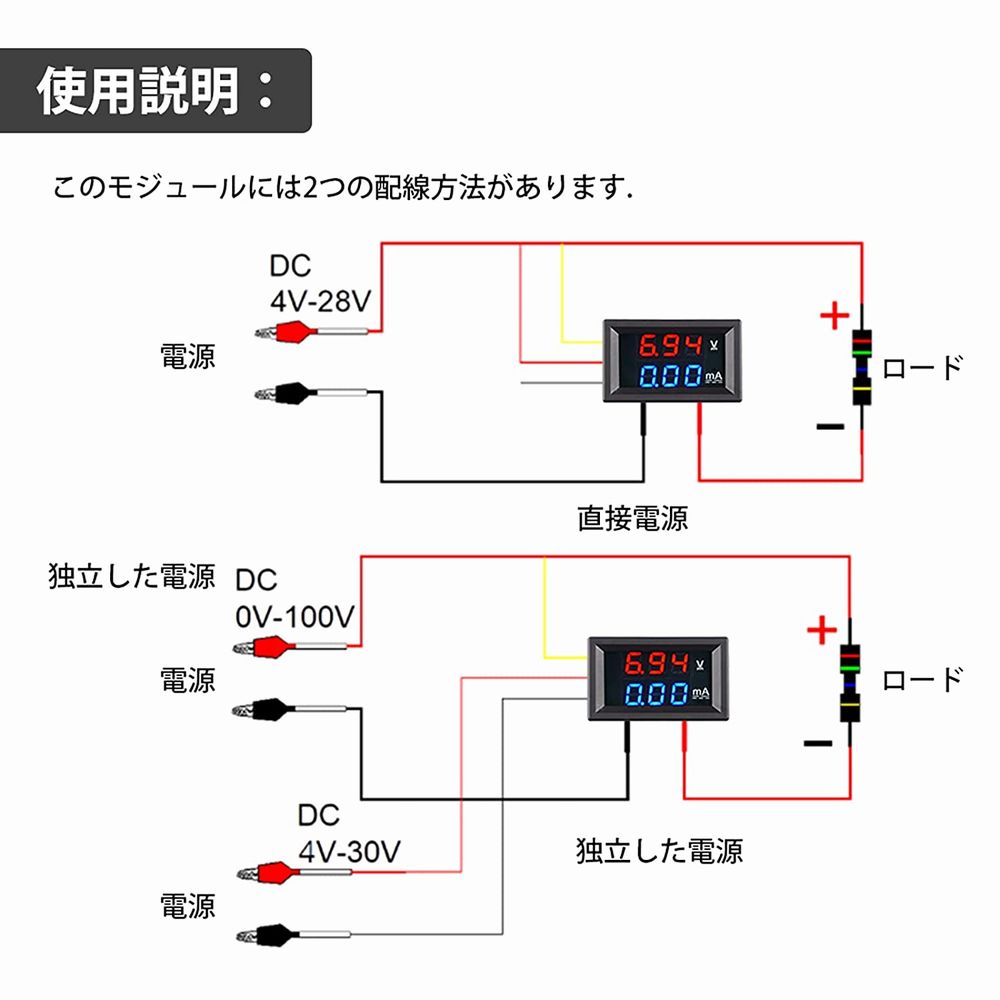

電圧・電流のチェックはこれひとつで。直流電圧(0~100V)と電流(0~1A)を同時に測定して、3桁2段で表示する便利なデジタルパネルメーターです。電源と測定のGNDはメータ内部で接続されています。

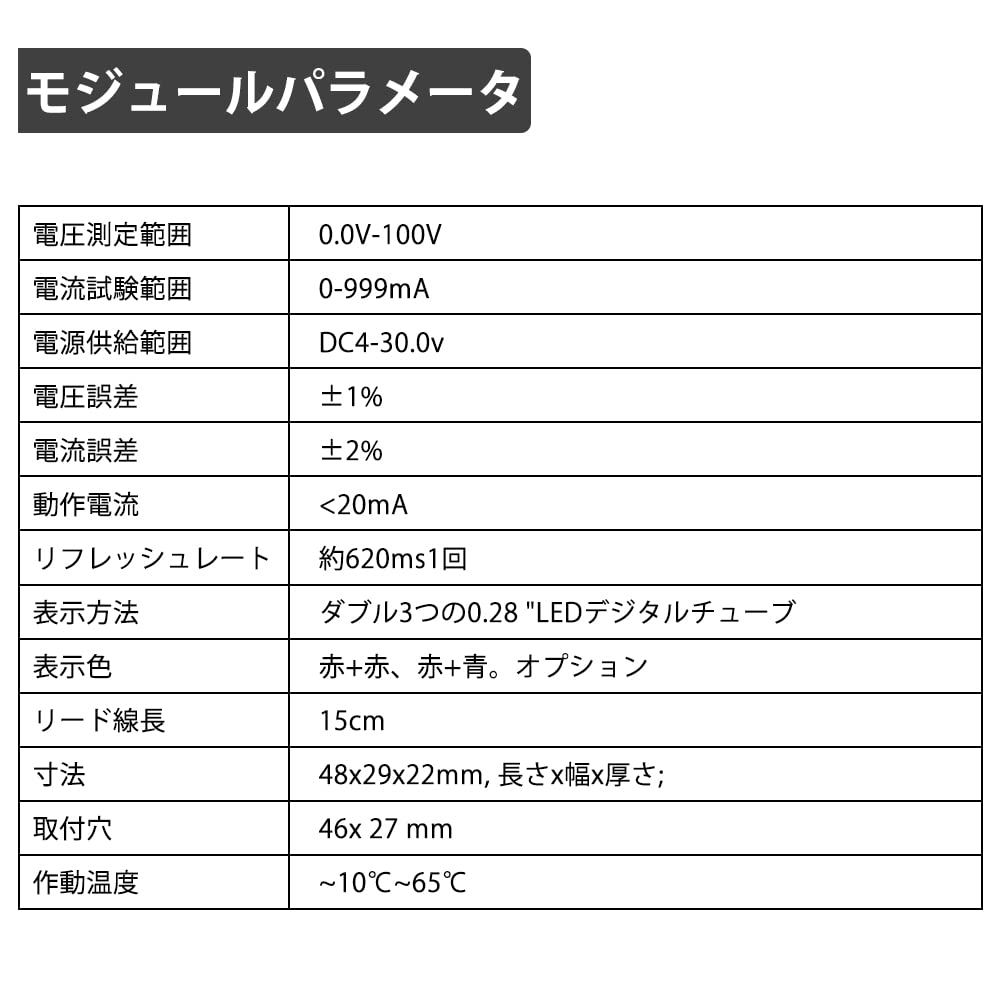

◆主な仕様
・表示:3桁赤色LED×2段、文字高さ7.1mm
・動作電源電圧:DC4.5V~24V(消費電流:約20mA)
・直流電圧測定範囲:0~100V(99.9V)、測定誤差:±0.5%±2dgt、分解能0.1V
・直流電流測定範囲:0~1A(999mA)、測定誤差:±1%±3dgt、分解能1mA
・オーバーレベル(レンジ):OL表示(電圧:100V超過時/電流:1A超過時)
OL表示が出た場合には、安全のため直ちに測定を中止してください。
・使用温度/湿度範囲:-10~+55℃/80%以下(結露なきこと)

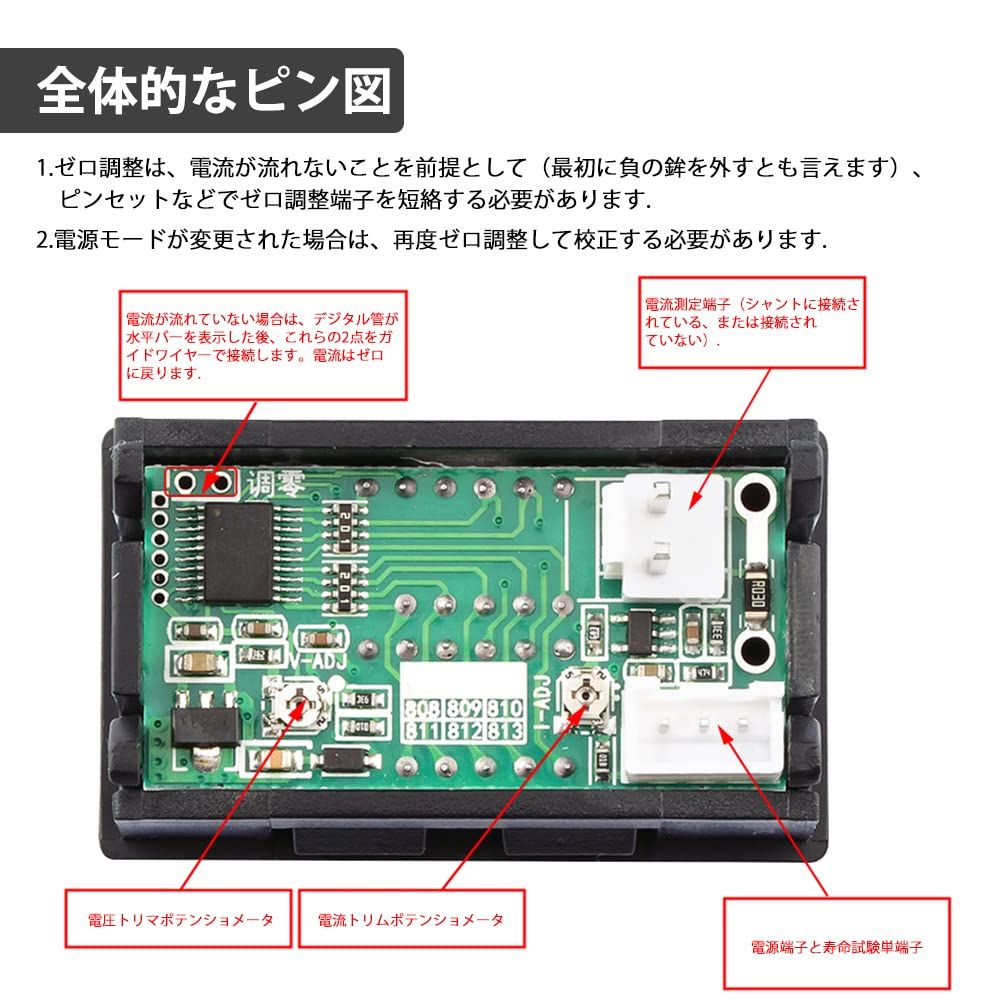

・分流(シャント)抵抗:50mΩ(0.05Ω)、A+とCOM間に入っています。

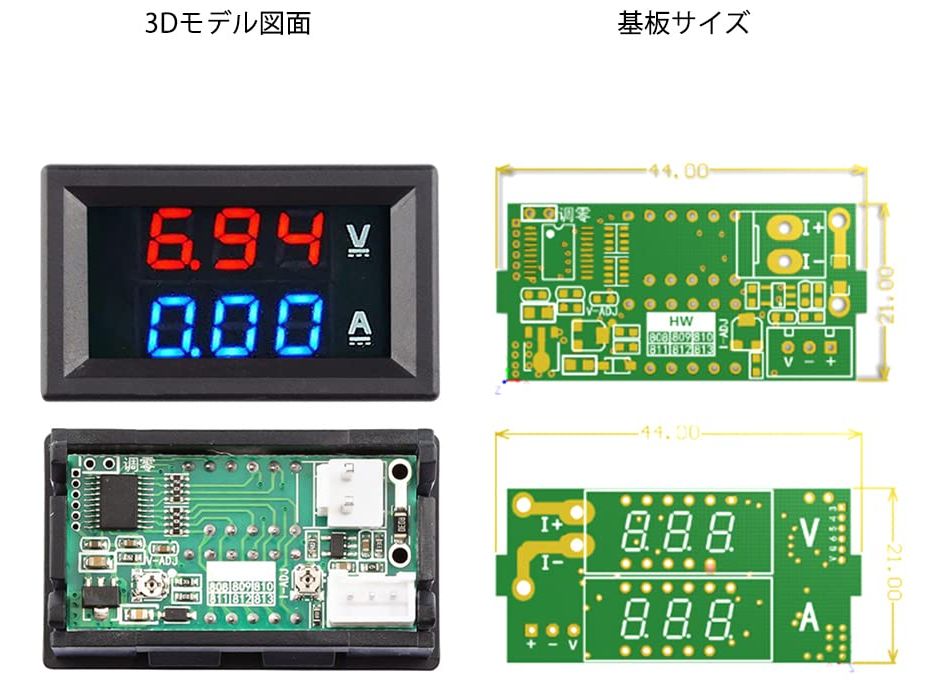

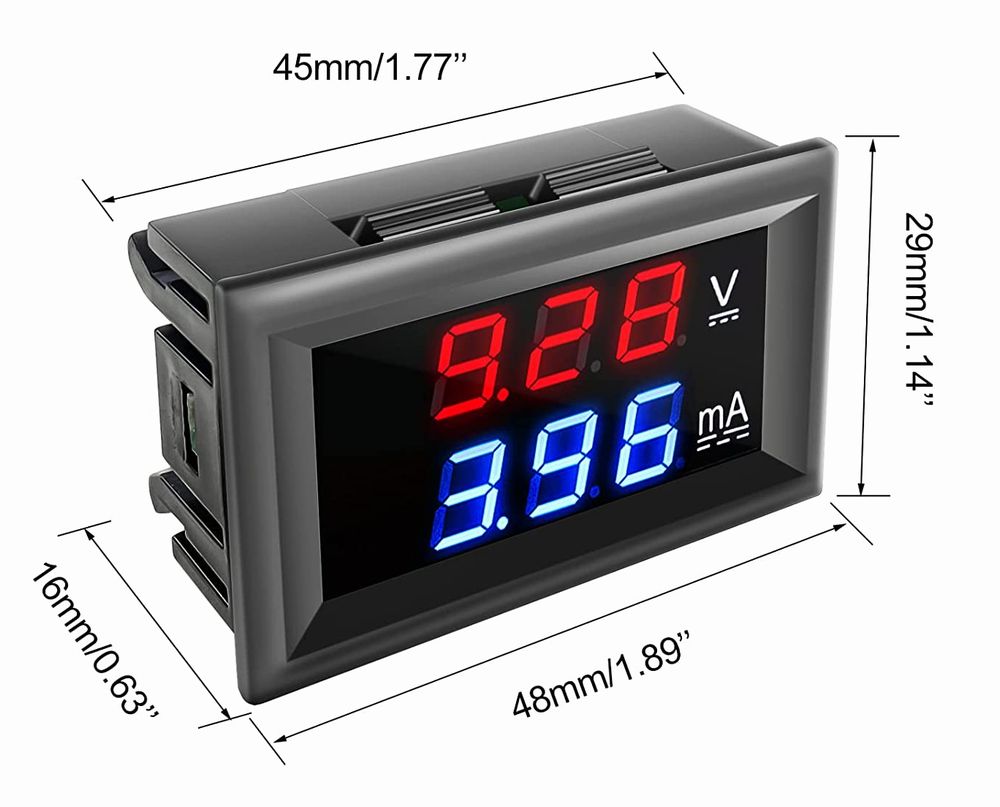

・外形寸法:31(W)×50(L)×20(H)mm ・パネルカット寸法:26.5×45.5mm
・質量:100g(ケーブルを除く)

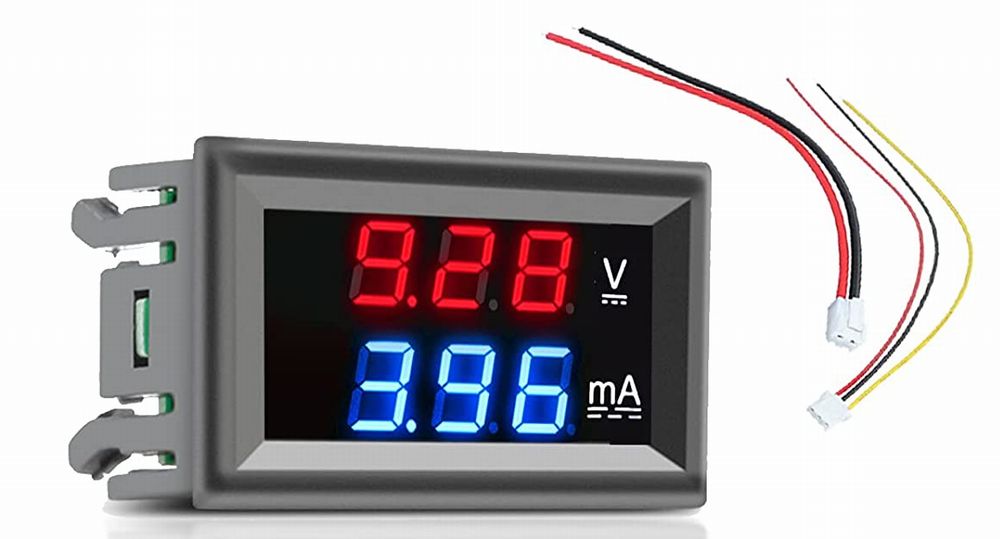

◆付属品

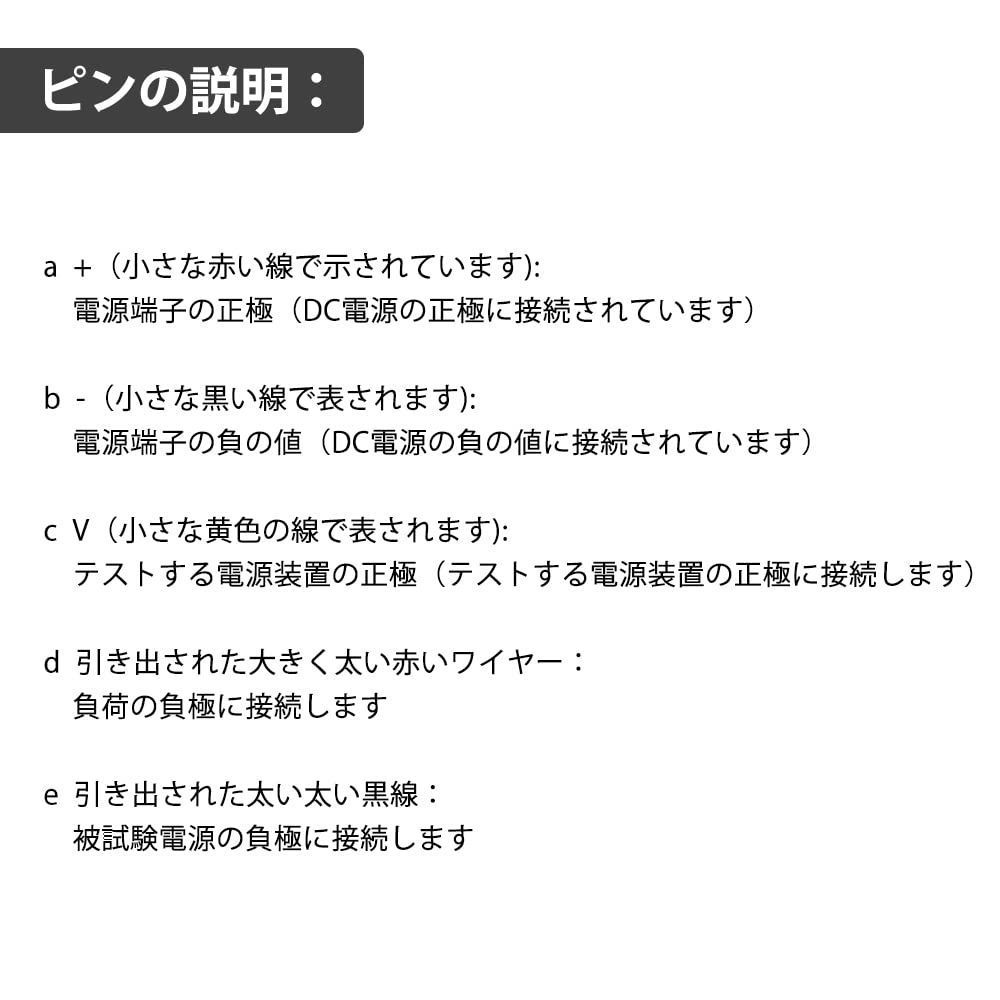

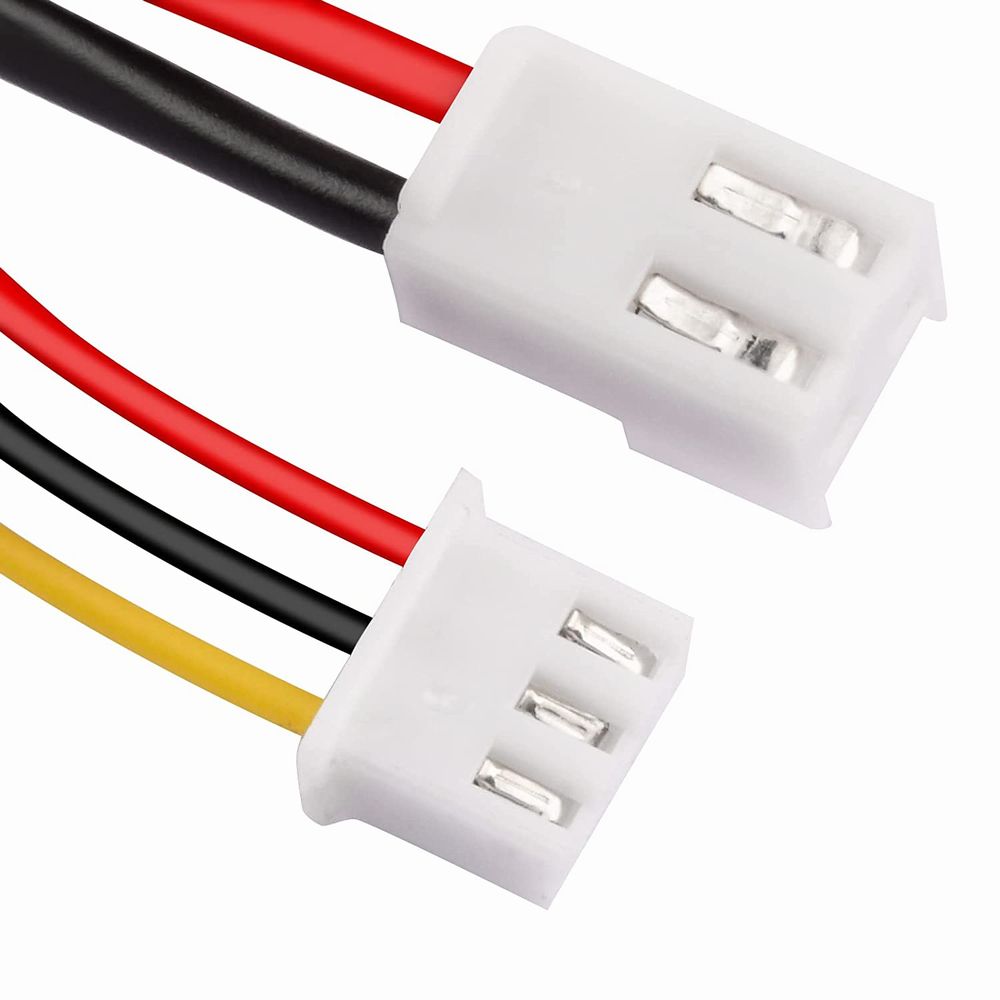

・電源用コネクタ付ケーブル(2線)、測定用コネクタ付ケーブル・ロック付(3線)
◆付属ケーブル仕様(実測値)
・3線コネクタケーブル: 約20cm長、片端はんだ仕上げ(約4mm)、AWG22(赤・青・黒)
・2線コネクタケーブル: 約20cm長、片端はんだ仕上げ(約4mm)、AWG22(赤・黒)
