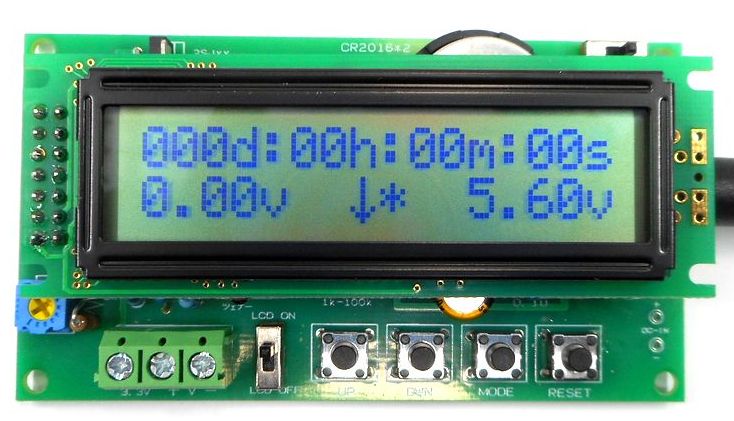

電源ＯＮで通常モードになります。
上部は経過時間
左電圧 入力電圧
動作モードx.xxV以下↓、x.xxV以上↑

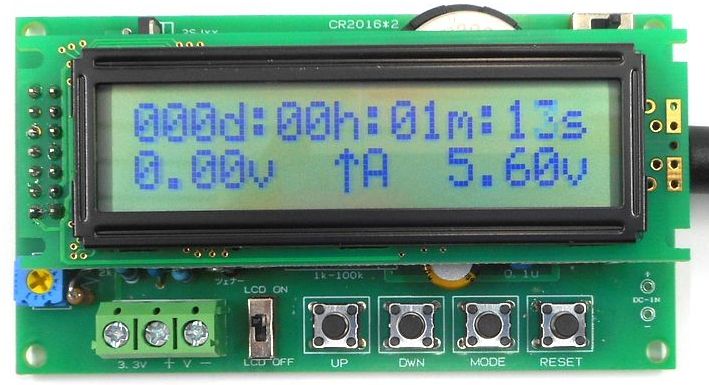

＊通常モード　Ａ動作中　Ｓストップ
右電圧 設定電圧

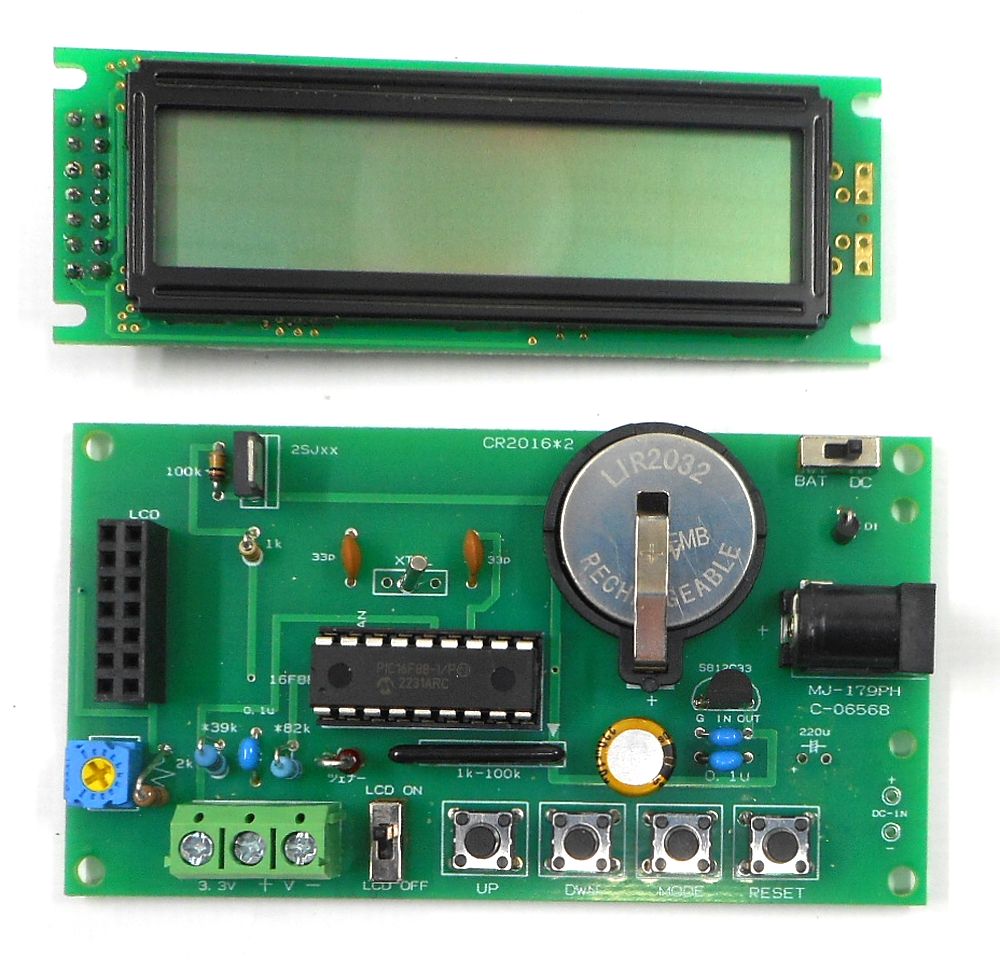

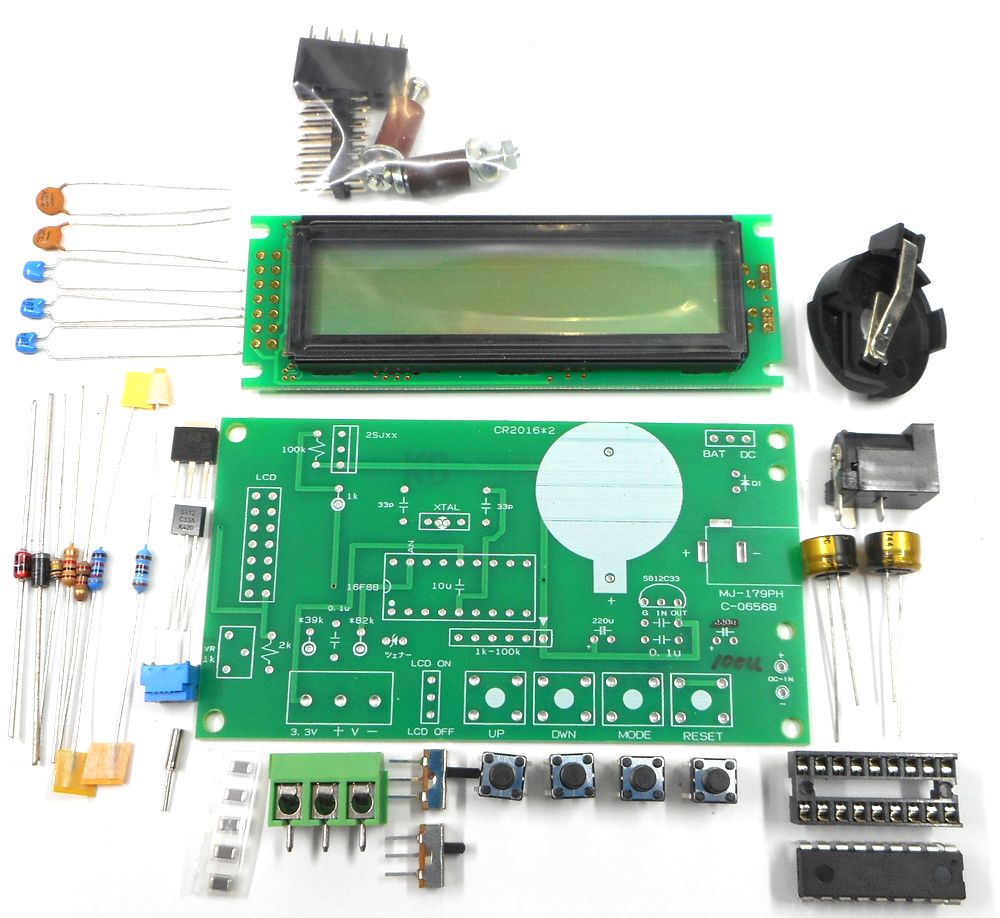

プログラム済みのPIC16F88マイコンを使用し、設定したDC電圧に達した（上回った、または下回った）瞬間にストップウォッチを自動停止させる、大変便利な「電圧アップダウンロガー」の組み立てキットです。

「乾電池で動くおもちゃや機器が、何日・何時間でバッテリー切れ（指定電圧以下）になるか正確に調べたい」「充電器が指定電圧に達するまでの時間を記録したい」といった、長時間の耐久実験や放電テストの立ち会いからあなたを解放します。

★実験・検証の現場で選ばれる4つの優れた特徴 最大255日の長期タイマー計測： 時間表示は「〇〇〇d（日）：〇〇h（時）：〇〇m（分）：〇〇s（秒）」と細かく、1秒ピッチで最大255日間もの超長期連続計測に対応しています。

「以上（↑）」と「以下（↓）」のツインモード： 電圧が設定値より「上回った時点でストップ（充電実験などに最適）」、または「下回った時点でストップ（放電・電池寿命テストに最適）」を、ボタンひとつで簡単に切り替え可能です。

（標準測定範囲：DC0.01V〜9.99V） コイン電池で30日動く「超省電力設計」： 測定中に基板上のスイッチでLCD液晶表示を消灯させることで、待機電流をわずか80μA（0.08mA）にまで抑えられます。

付属の電池ホルダーにコイン電池（CR2016×2個）をセットするだけで、外部電源のない場所でも約30日間の動作が可能です。

パーツ追加で「0V〜99.9V対応」＆「リレー動作タイマー」へ拡張可能： 説明書に記載の通り、18kΩと2kΩの分圧抵抗を外付けすることで、100V手前（最大99.9V、精度0.1V）までの高電圧測定にも対応。

また、基板内の3.3V出力をリレーの接点経由で入力させることで、各種リレーやスイッチの純粋な作動時間を計測する機器としても応用できます。

★接続と電源仕様
電源は持ち運び用のコイン電池のほか、5V〜15VのACアダプターが接続できる2.1mm標準DCジャック、および配線用の外部入力端子を搭載しています。

また、LCD消灯時でも安心の「約10秒間の停電補償回路」を内蔵しています。

※本キットは超省電力化のため回路の動作クロックを意図的に遅くしており、ボタン操作がやや緩慢（ゆっくり）な仕様になっています。

また、サンプリング間隔が1秒のため、1秒以下の急激な高速電圧変動には対応していません。

研究室での各種バッテリー充放電特性テスト、工場の簡易的な設備稼働時間チェック、自作ガジェットの動作確認、夏休みの高度な自由研究・実験まで、アイデア次第で多用途に大活躍する大満足の測定器キットです！
