【1台で2箇所を同時測定】センサー延長で室内・屋外の温度管理に!氷点下お知らせ機能付き2chミニデジタル温度計キット。
ホーム | 簡単に作れる測定器キット > 温度計・湿度計 SHT10,LM35DZ使用2chミニデジタル温度計キット(内外2点測定・マイナス表示)
商品詳細

2chミニデジタル温度計キット(内外2点測定・マイナス表示)[1353]

販売価格: 1,600円(税込)
数量:

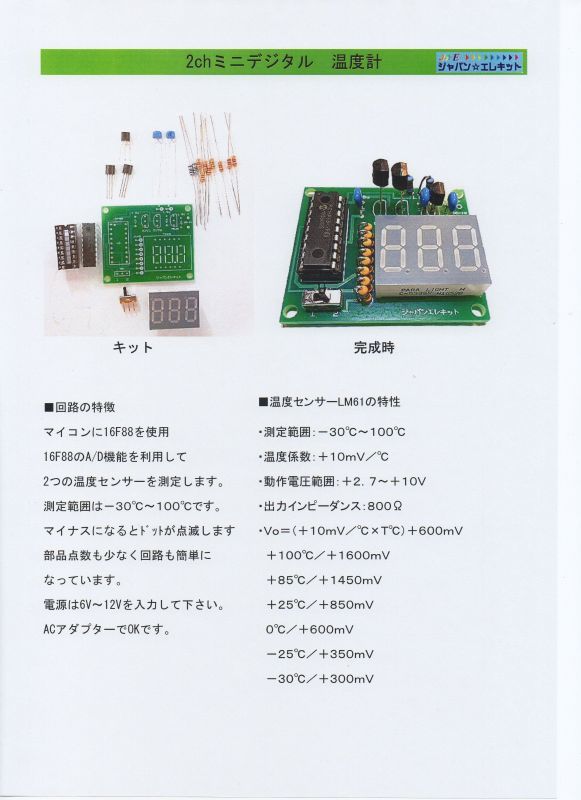

■回路の特徴
マイコンに16F88を使用
16F88のA/D機能を利用して
2つの温度センサーを測定します。
測定範囲は-30℃〜100℃です。
マイナスになるとドットが点滅します
部品点数も少なく回路も簡単に
なっています。
電源は6V〜12Vを入力して下さい。
ACアダプターでOKです。

■温度センサーLM61の特性
・測定範囲:-30℃〜100℃
・温度係数:+10mV/℃
・動作電圧範囲:+2.7〜+10V
・出力インピーダンス:800Ω
・Vo=(+10mV/℃×T℃)+600mV
 +100℃/+1600mV
 +85℃/+1450mV
 +25℃/+850mV
 0℃/+600mV
 -25℃/+350mV
 -30℃/+300mV

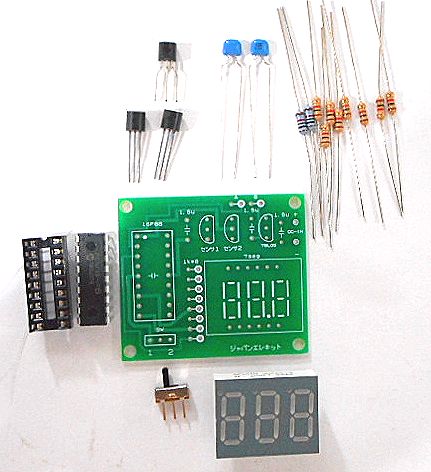

★本製品は組み立てキットです。
他の写真
(画像をクリックすると大きく見られます)

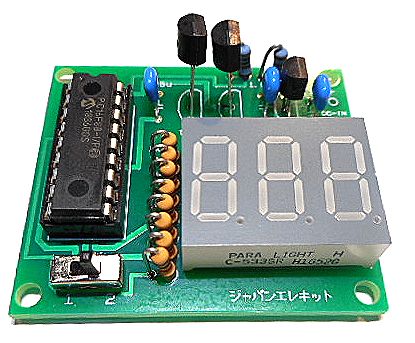

完成品です。
プログラム済みのマイコンと高精度温度センサー(LM61)を組み合わせた、コンパクトな3桁表示の「2chミニデジタル温度計」組み立てキットです。

★「2chミニデジタル温度計」ならではの優れた特徴 センサーをコードで延長可能: 付属の温度センサーはコード等を用いて簡単に延長することができます。

「部屋の中と外」「機器の内部と周囲環境」など、少し離れた2箇所の温度をこれ1台で簡単に切り替えて(または同時並行で)測定・管理が可能です。

幅広い測定範囲 -30度〜100度:冷凍庫内の温度管理から、ヒーターや温室、電子機器の熱対策まで幅広い用途に活用できます。

安心の氷点下(マイナス)インジケーター: 測定温度がマイナスになると、3桁セグメントのドットがピコピコと点滅して視覚的に知らせてくれる親切設計です。

部品点数が少なく回路もシンプルにまとまっているため、はんだ付けの練習を兼ねた実用工作や、学校の自由研究・教材、産業用の簡易的な熱監視システムなどにも幅広く採用されています。

電源は6V〜12Vに対応しており、実験用のACアダプター等でも手軽に動作します。
