2chミニデジタル温度計 完成品[1354]

販売価格: 2,100円(税込)
数量:

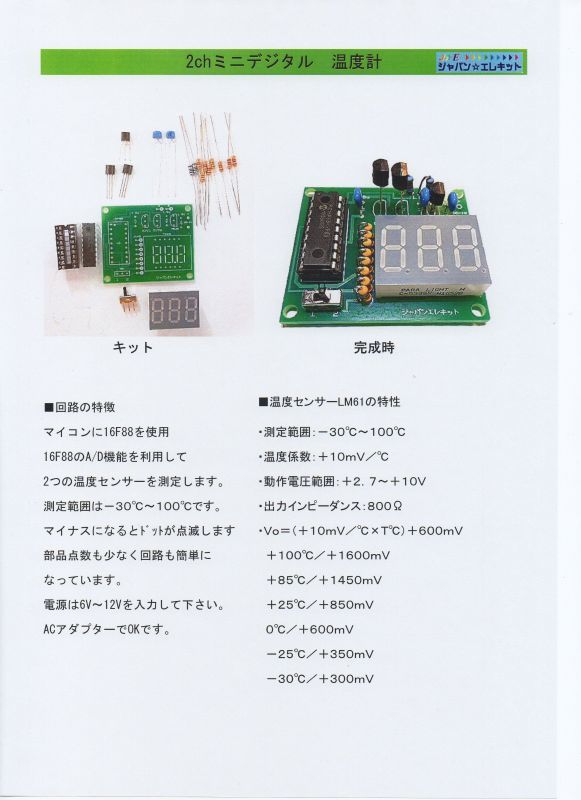

■回路の特徴
マイコンに16F88を使用
16F88のA/D機能を利用して
2つの温度センサーを測定します。
測定範囲は-30℃〜100℃です。
マイナスになるとドットが点滅します
部品点数も少なく回路も簡単に
なっています。
電源は6V〜12Vを入力して下さい。
ACアダプターでOKです。

■温度センサーLM61の特性
・測定範囲:-30℃〜100℃
・温度係数:+10mV/℃
・動作電圧範囲:+2.7〜+10V
・出力インピーダンス:800Ω
・Vo=(+10mV/℃×T℃)+600mV
 +100℃/+1600mV
 +85℃/+1450mV
 +25℃/+850mV

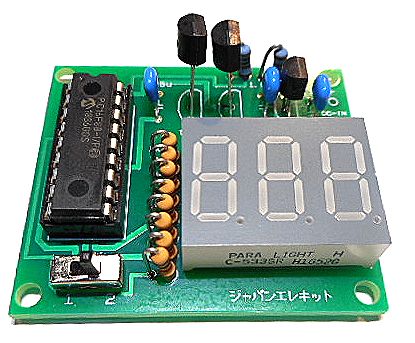

★本製品は写真の通りの完成品です、ケースなどには入っていません。


 0℃/+600mV
 -25℃/+350mV
 -30℃/+300mV

他の写真
(画像をクリックすると大きく見られます)

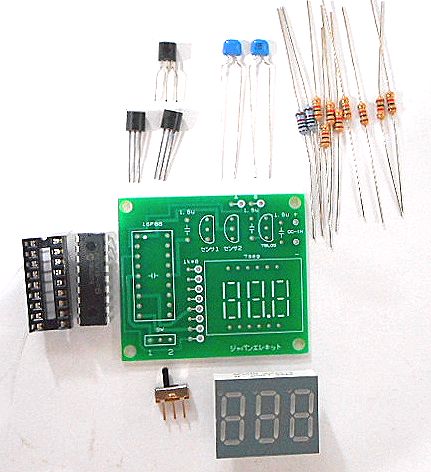

組み立てキットです。
