商品詳細

超音波距離計 7セグメントタイプ キット[1320]

販売価格: 2,500円 (税込)
数量:

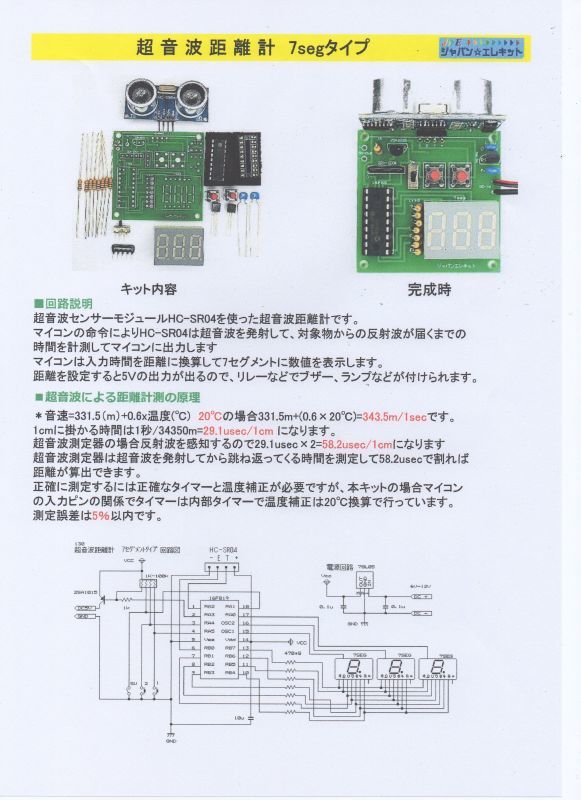

■回路説明
超音波センサーモジュールHC-SR04を使った超音波距離計です。
マイコンの命令によりHC-SR04は超音波を発射して、対象物からの反射波が届くまでの
時間を計測してマイコンに出力します
マイコンは入力時間を距離に換算して7セグメントに数値を表示します。
距離を設定すると5Vの出力が出るので、リレーなどでブザー、ランプなどが付けられます。

■精度
正確に測定するには正確なタイマーと温度補正が必要ですが、本キットの場合マイコンの入力ピンの関係でタイマーは内部タイマーで温度補正は20℃換算で行っています。
測定誤差は5%以内です。

■電源:DC6V〜12V ACアダプター可
■消費電流:15mA
■基盤サイズ:50mm×50mm 突起物除く
■最大測定距離:3m
■出力電流:5V 100mA
■モード:XXXcm 以上でON/OFFが選択できます。
■用途:駐車場での車検知、水面レベル検知、動体検知、デジタル学習教材など

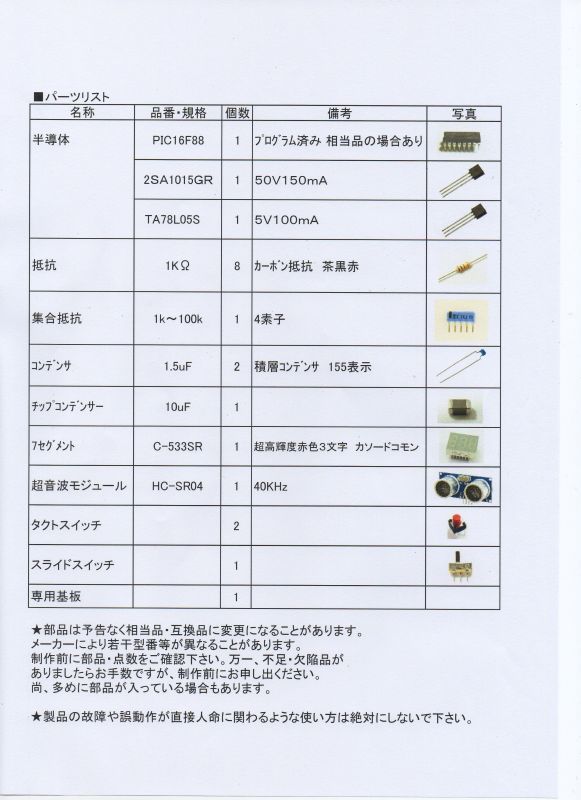

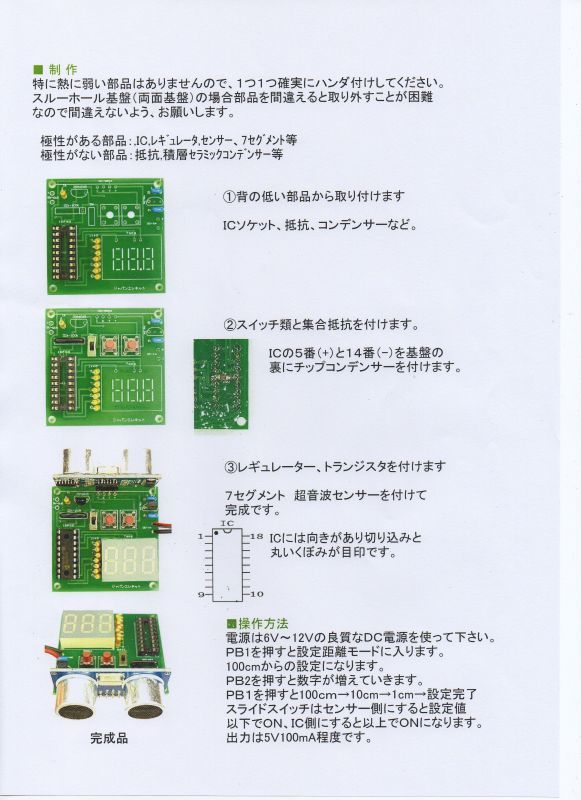

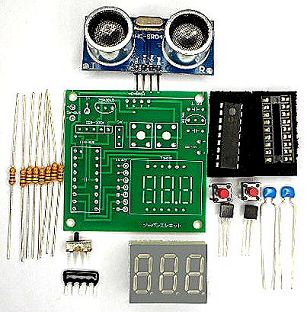

*本キットは組み立てキットです。
