超音波センサーモジュールHC-SR04を使った超音波距離計です
ホーム | 簡単に作れる測定器キット > 超音波距離計 HC-SR04使用超音波距離計LCDタイプ 完成品
商品詳細

超音波距離計LCDタイプ 完成品[1323]

販売価格: 3,800円 (税込)
数量:

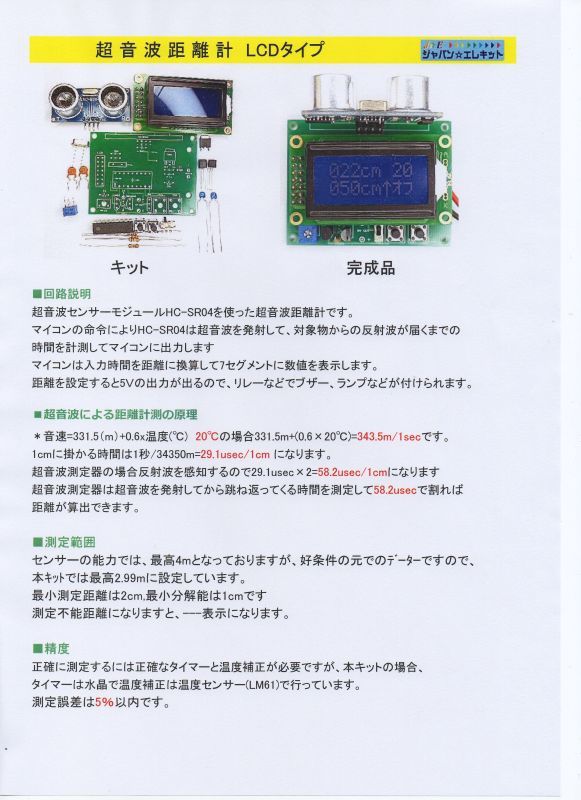

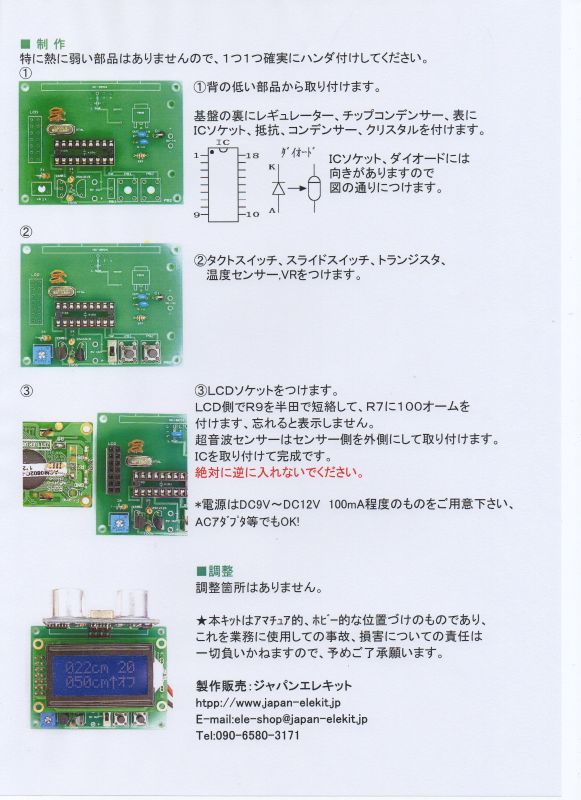

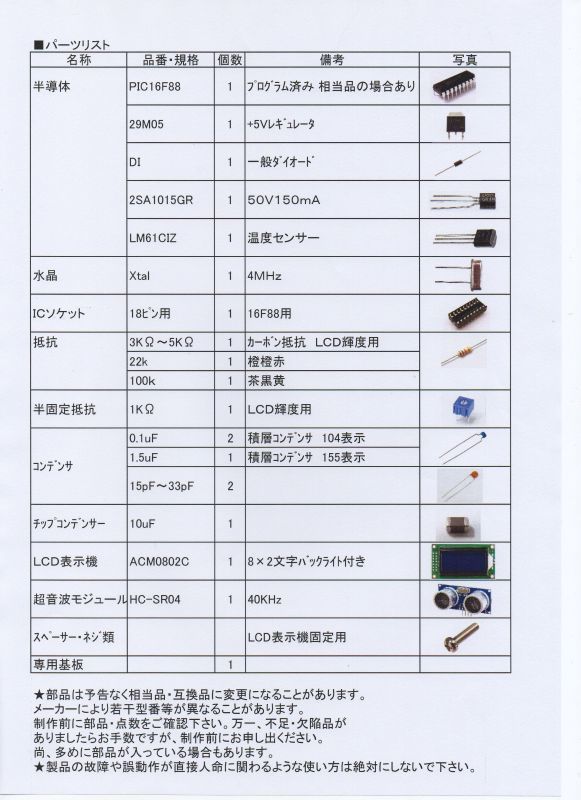

■回路説明
超音波センサーモジュールHC-SR04を使った超音波距離計です。
マイコンの命令によりHC-SR04は超音波を発射して、対象物からの反射波が届くまでの時間を計測してマイコンに出力します
マイコンは入力時間を距離に換算してLCDに数値を表示します。
距離を設定すると5Vの出力が出るので、リレーなどでブザー、ランプなどが付けられます。

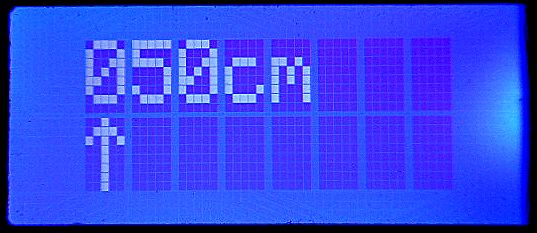

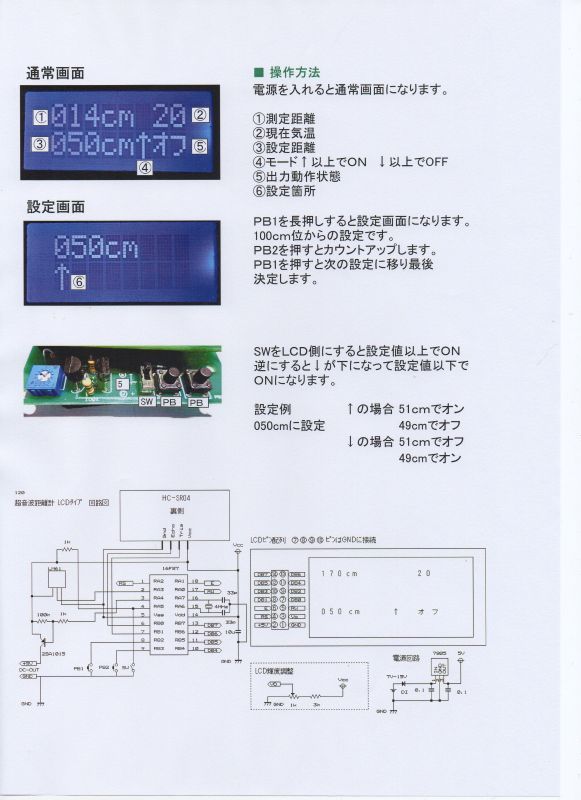

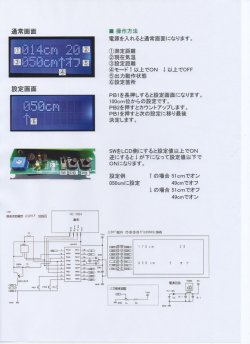

LCD画面には測定距離:気温:設定距離:モード:動作状態を表示します。

■精度
正確に測定するには正確なタイマーと温度補正が必要ですが、本キットの場合、
タイマーは水晶で温度補正は温度センサー(LM61)で行っています。
測定誤差は3%以内です。

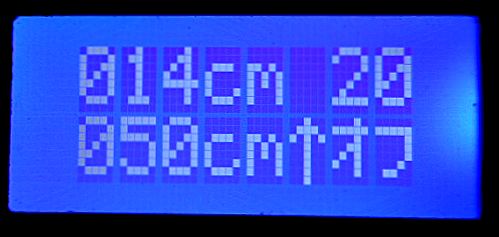

■LCD画面には測定距離:気温:設定距離:モード:動作状態を表示します。
■電源:DC6V〜12V ACアダプター可
■消費電流:25mA
■基盤サイズ:64mm×49mm 突起物除く
■最大測定距離:3m
■出力電流:5V 100mA
■モード:XXXcm 以上でON/OFFが選択できます。
■用途:駐車場での車検知、水面レベル検知、動体検知、デジタル学習教材など
*本キットは写真の通りでケースなどはありません、別途電源をご用意ください。
